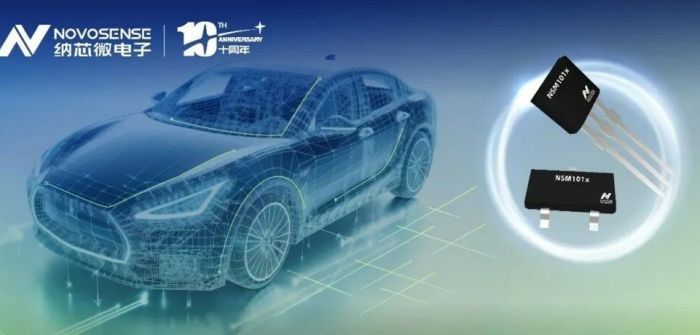

Der NSM101x ist der neueste Dreidraht-Halleffekt-Switch/Latch der renommierten Firma NOVOSENSE. Mit diesem Produkt präsentiert das Unternehmen eine hochpräzise Lösung für die digitale Positionserfassung. Besonders in der Automobilindustrie hat sich der NSM101x als äußerst beliebt erwiesen, da er eine zuverlässige Erfassung der Positionen von Aktuatoren ermöglicht. Mit seiner fortschrittlichen Technologie bietet dieser Schalter eine präzise und effiziente Lösung für unterschiedliche Anwendungen in der Industrie.
Flexible Lösungen für Systemanforderungen: Vorstellung der NSM101x-Baureihe
Die NSM101x-Baureihe besteht aus drei unterschiedlichen Modellen: dem NSM1011 (unipolarer Hall-Switch), dem NSM1012 (omnipolarer Hall-Switch) und dem NSM1013 (Hall-Latch). Jedes Modell bietet spezifische Merkmale und Eigenschaften, um den vielfältigen Anforderungen in verschiedenen Systemen gerecht zu werden. Diese Unterschiede liegen in den Schaltpunkten, Magnetpolen, Ausgangsphasen, Stromverbrauchsniveaus, Temperaturkompensationskoeffizienten der Magnetmaterialien, Gehäuseformen und Abmessungen. Mit dieser breiten Auswahl kann die NSM101x-Baureihe eine umfassende Abdeckung unterschiedlicher Systemanforderungen in verschiedenen Anwendungsszenarien gewährleisten. Alle Modelle der Baureihe sind für den Einsatz in der Industrie zugelassen und erfüllen die strengen Qualitätsstandards der Automobilindustrie, insbesondere die Zuverlässigkeitsanforderungen gemäß AEC-Q100 Grade 0. Darüber hinaus können sie in einem breiten Temperaturbereich von -40~150? betrieben werden und sind somit auch für anspruchsvolle Umgebungen geeignet.
Mit ihrem beeindruckenden weiten Versorgungsspannungsbereich von -20 V bis +40 V setzt die Baureihe NSM101x neue Maßstäbe in der Branche. Diese Flexibilität ermöglicht den Einsatz in einer Vielzahl von Anwendungsszenarien für die LDO-Stromversorgung und die direkte Stromversorgung über Niederspannungsbatterien in Fahrzeugen. Der Betriebsspannungsbereich von 2,7 V bis 38 V gewährleistet eine zuverlässige Leistung und eine hohe Effizienz.
Ein integrierter Überstrom- und Übertemperaturschutz macht die Baureihe NSM101x besonders sicher. Sogar bei einem langen Kurzschluss zwischen dem Ausgang und der Stromversorgung oder dem Erdungskabel bleibt das Produkt unbeschädigt. Diese herausragende Eigenschaft steigert die Wahrscheinlichkeit, dass das Sensormodul den komplexen elektrischen Leistungstest an Bord erfolgreich besteht. Zudem punktet die Produktreihe mit ihrer branchenführenden ESD-Leistung von bis zu ±8 kV im HBM-Modus. Dadurch wird die Robustheit des Produkts sowohl bei der Herstellung von Komponenten als auch in Endkundenanwendungen deutlich verbessert.
Die Gehäuse SOT23-3 und TO92S sind mit den wichtigsten Wettbewerbsprodukten in der Branche vollständig kompatibel. Sie unterstützen verschiedene Schweißmethoden, darunter das Löten von Bauteilen durch Löcher, das Widerstandsschweißen und die Oberflächenmontage auf der Leiterplatte. Dies ermöglicht einen einfachen Austausch des Chips, ohne dass das strukturelle Design angepasst werden muss. Muster der Chips NSM1011, NSM1012 und NSM1013 können als Referenzmuster bezogen werden.
